Revit Interface

Uno de los objetos más importantes de Revit son las familias de sistemas, que incluyen paredes, pisos, techos, escaleras y otros componentes para la construcción de un edificio.

En ApliCAD UpdateBIM, puede agregar este tipo de familia, utilizando archivos .rvt.

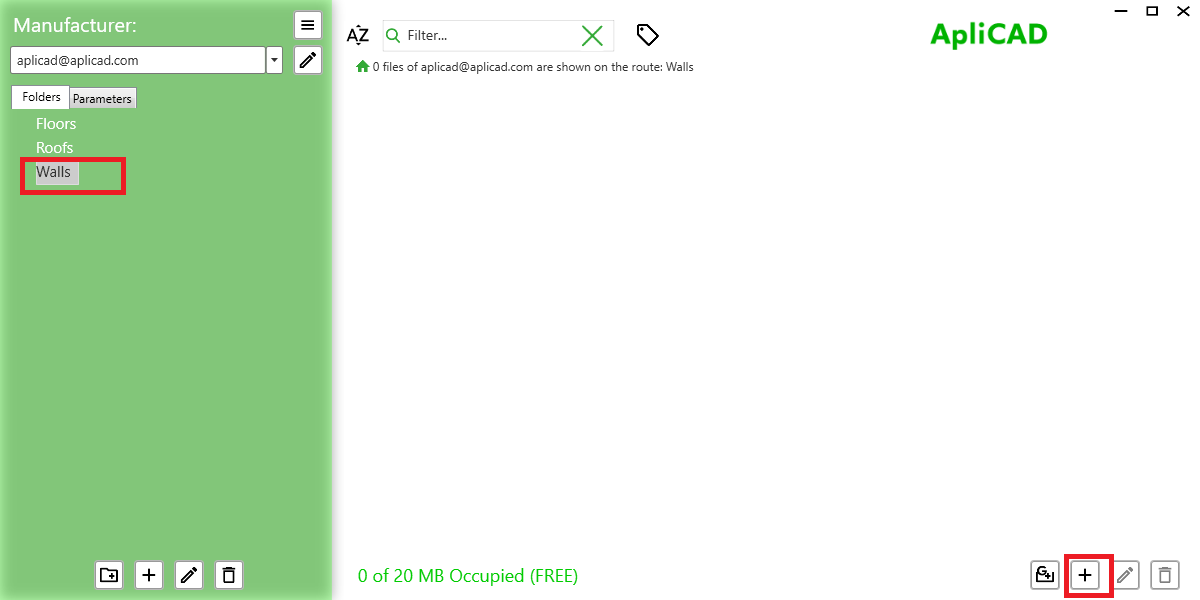

Para agregar una nueva familia de sistemas, primero debe seleccionar la carpeta correcta cuando desee el objeto (en este caso, la carpeta Walls).
Hará clic en el botón con el signo "+", y deberá buscar en las carpetas para obtener el archivo correcto para cargar.

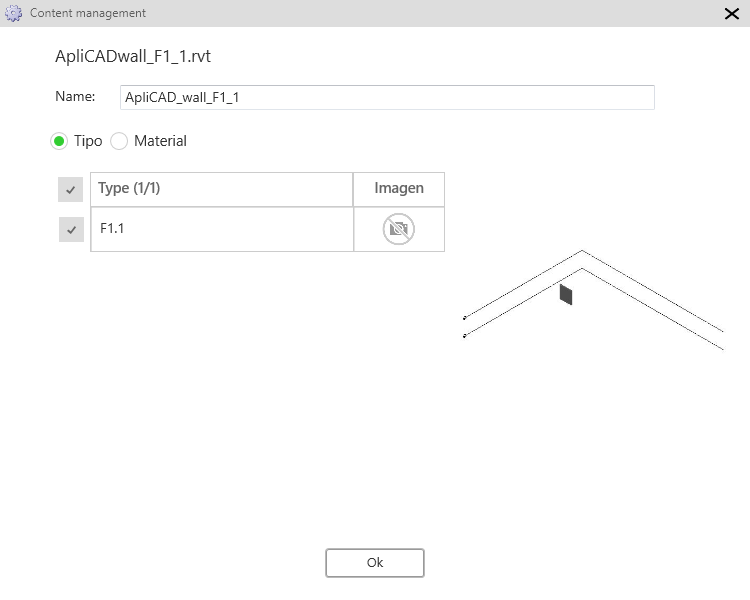

En este caso, el archivo tiene un solo tipo, pero el programa puede tener más tipos y puede seleccionar qué tipo desea cargar en la base de datos.

Por defecto, el programa carga Tipos, si el archivo contiene materiales, puede cambiarlo.

En esta interfaz, puede cambiar las imágenes por familia y por tipos y puede cambiar el nombre para que se muestre en la interfaz. Esta función se realiza mejor utilizando la interfaz web.

IMPORTANTE: El nombre del archivo será único para un fabricante. Puede cargar el mismo archivo en diferentes carpetas, pero no es posible tener el mismo nombre con otra información.

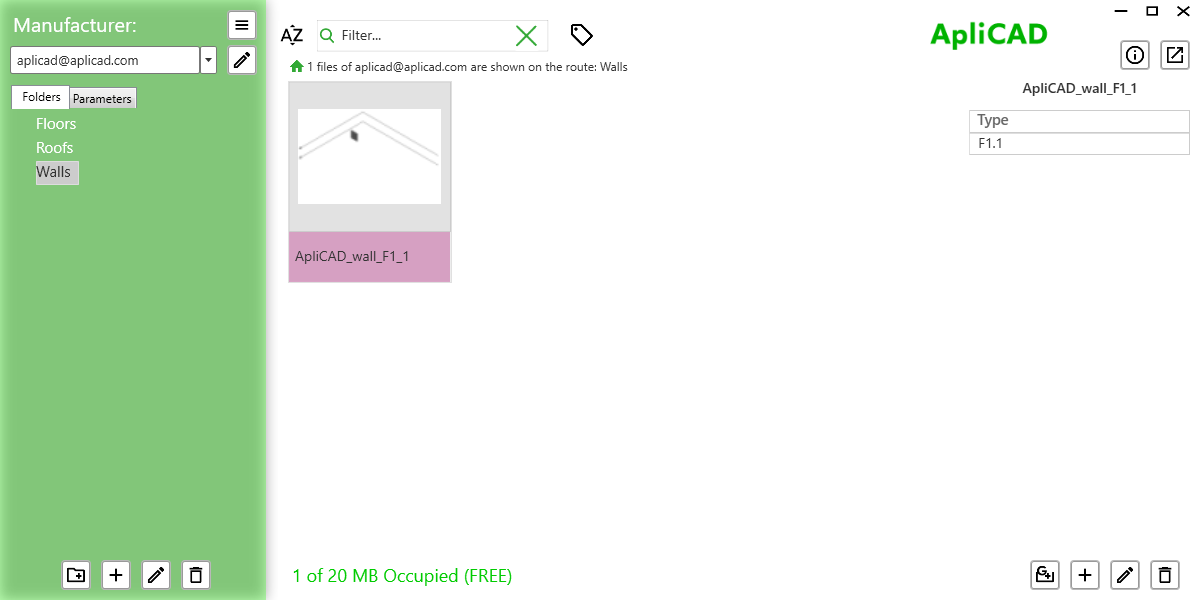

El resultado cuando la carga está completa:


En este momento, puede intentar insertar este nuevo objeto desde el Administrador de contenido, si la inserción es correcta, puede publicarlo y el objeto está disponible para todos los usuarios con acceso a este catálogo.

El objeto con un estado como "Anular publicación", tiene la banda de color en magenta, como la imagen de arriba, y no está disponible desde Cloud Access mientras el estado no está publicado.

En el caso de familias de sistemas, el programa lanzará el comando revit para este tipo de objetos, en este caso, lanzará el comando muros.

Interfaz WEB para completar el proceso.

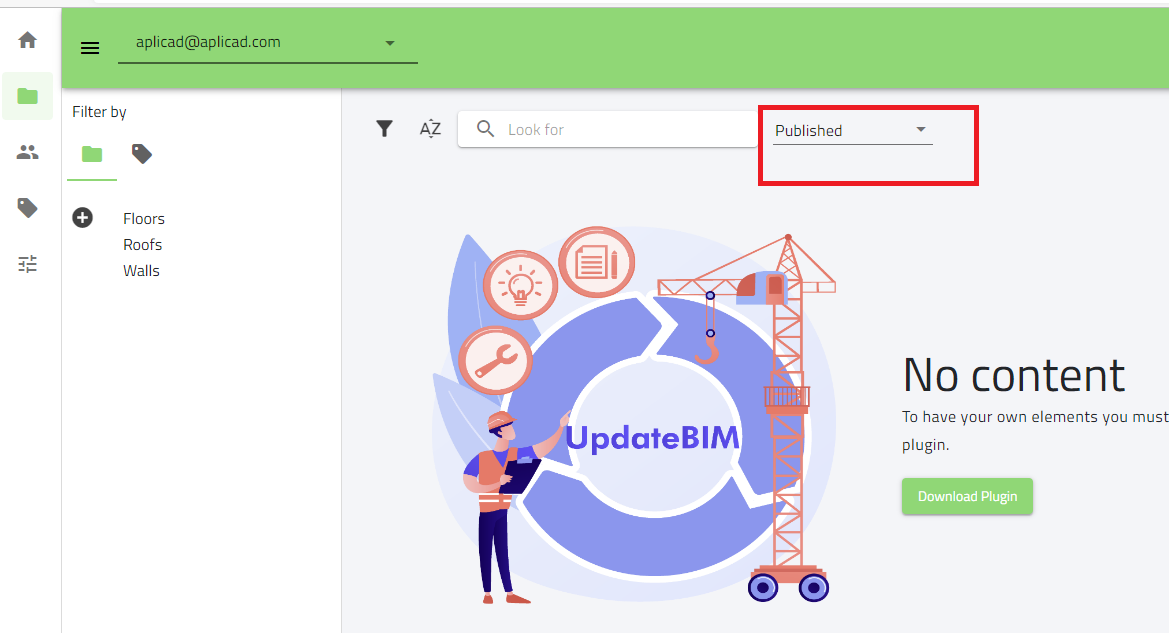

Al acceder a la interfaz web, verá la siguiente pantalla:


Necesitas, cambiar para mostrarte los objetos inéditos,

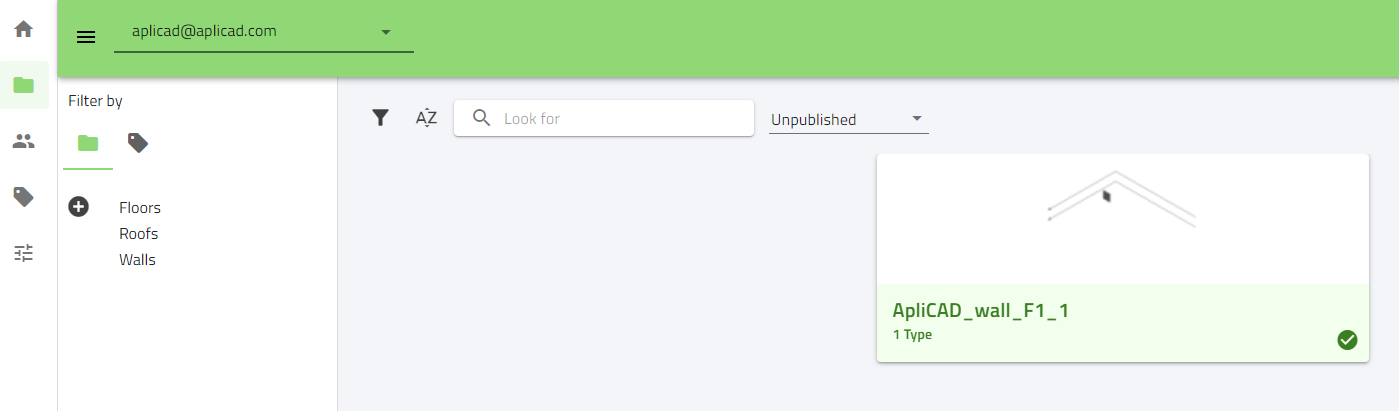

Cuando cambias, el sistema te muestra el último objeto agregado a este catálogo en la carpeta Muros.

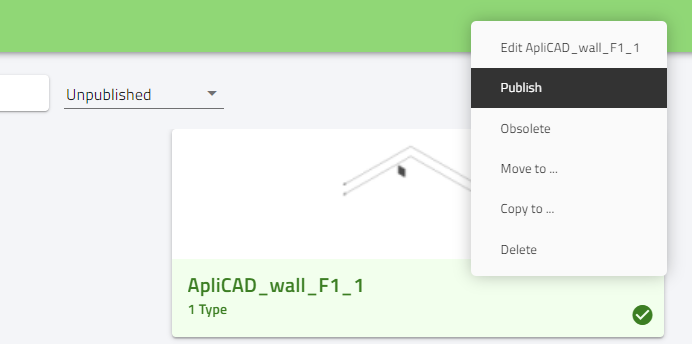

Si coloca el mouse sobre la tarjeta de objeto y hace clic con el botón derecho del mouse, puede ver diferentes opciones, incluida la opción de publicación.

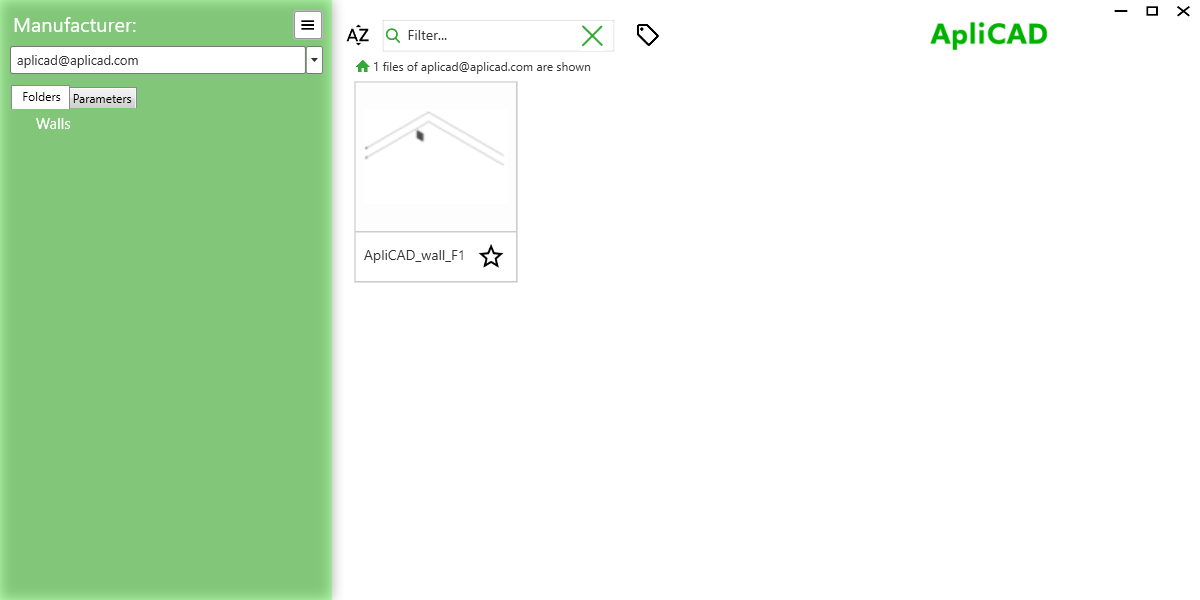

Si publica el objeto y abre Revit, puede ver en el acceso a la nube, el nuevo objeto para todos los usuarios de su catálogo.


En el lado izquierdo, solo muestra las carpetas con objetos, en este caso solo se agrega Muros a este catálogo.
