Puede agregar familias de inserción usando archivos .rfa.
Al agregar familias, el programa muestra los tipos para esta familia y el usuario puede desmarcar cualquier tipo para que no se muestre en UpdateBIM.
Cuando actualizas el archivo .rfa, los proyectos usados con estas familias, aparecen pendientes de actualizar, incluso cuando no se cambia el tipo usado.
En la carga de archivos .rfa nuevos o actualizados, el programa obtiene los parámetros y sus valores para usar esto para buscar.
Revit Interface
Uno de los objetos más importantes de Revit son las familias de componentes, incluidas puertas, ventanas, equipos y cualquier objeto.
En ApliCAD UpdateBIM, puede agregar este tipo de familia, utilizando archivos .rfa.

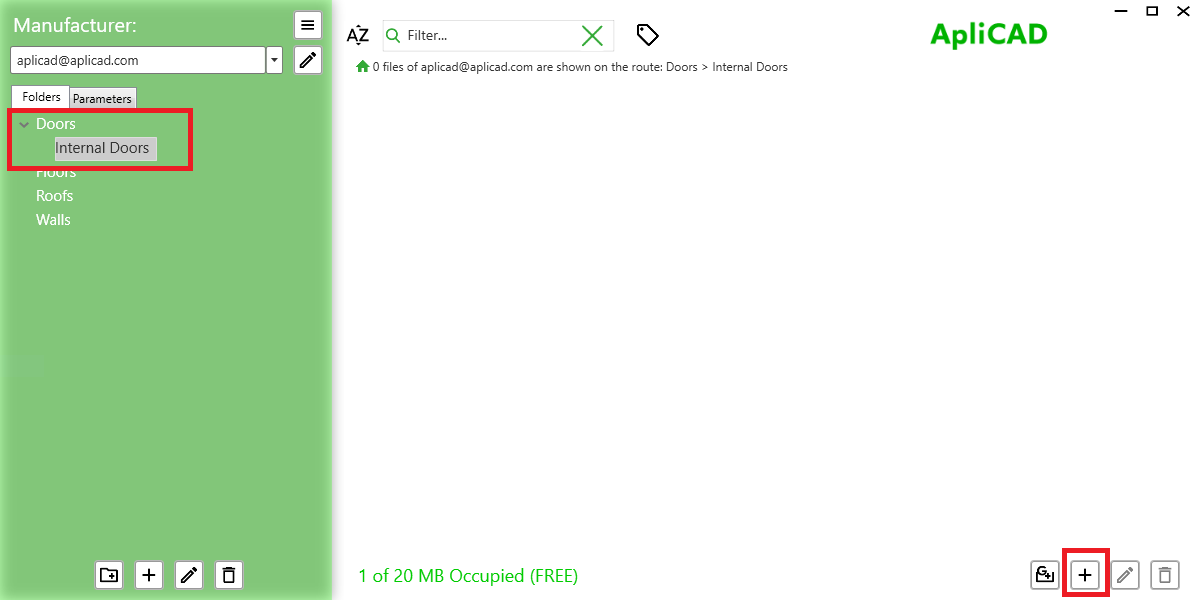

Para agregar una nueva familia de componentes, primero debe seleccionar la carpeta correcta para el objeto (en este caso, la carpeta Puertas - Puertas internas).
Hará clic en el botón con el signo "+", y deberá buscar en las carpetas para obtener el archivo correcto para cargar.

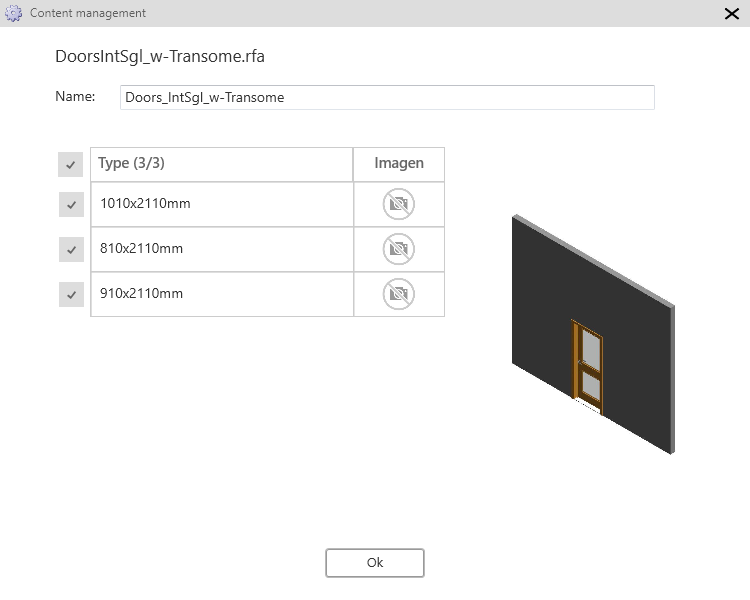

En este caso, el archivo tiene tres tipos, y puede seleccionar qué tipo desea cargar en la base de datos, por defecto se seleccionan todos los tipos.
En esta interfaz, puede cambiar las imágenes por familia y por tipos y puede cambiar el nombre para que se muestre en la interfaz. Esta función se realiza mejor utilizando la interfaz web.
IMPORTANTE: El nombre del archivo será único para un fabricante. Puede cargar el mismo archivo en diferentes carpetas, pero no es posible tener el mismo nombre con otra información.

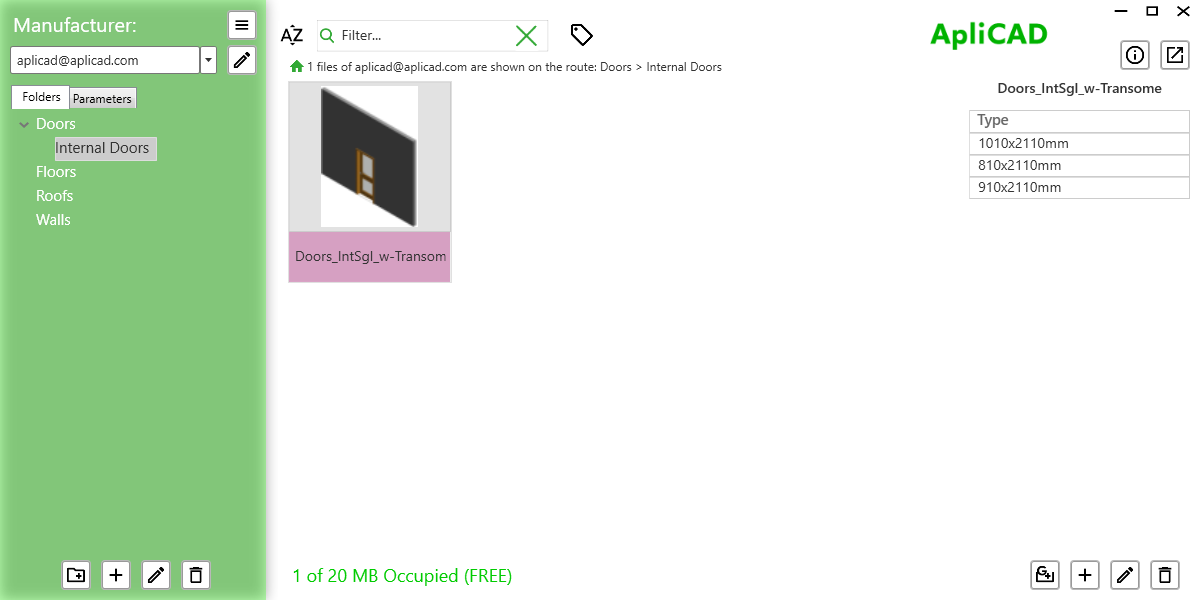

El resultado cuando la carga está completa:
En este momento, puede intentar insertar este nuevo objeto desde el Administrador de contenido, si la inserción es correcta, puede publicarlo y el objeto está disponible para todos los usuarios con acceso a este catálogo.
El objeto con un estado como "Anular publicación", tiene la banda de color en magenta, como la imagen de arriba, y no está disponible desde Cloud Access mientras el estado no está publicado.
En el caso de familias de componentes, el programa lanzará el comando revit para este tipo de objeto, en este caso, lanzará el comando "Colocar un componente".
Interfaz WEB para completar el proceso

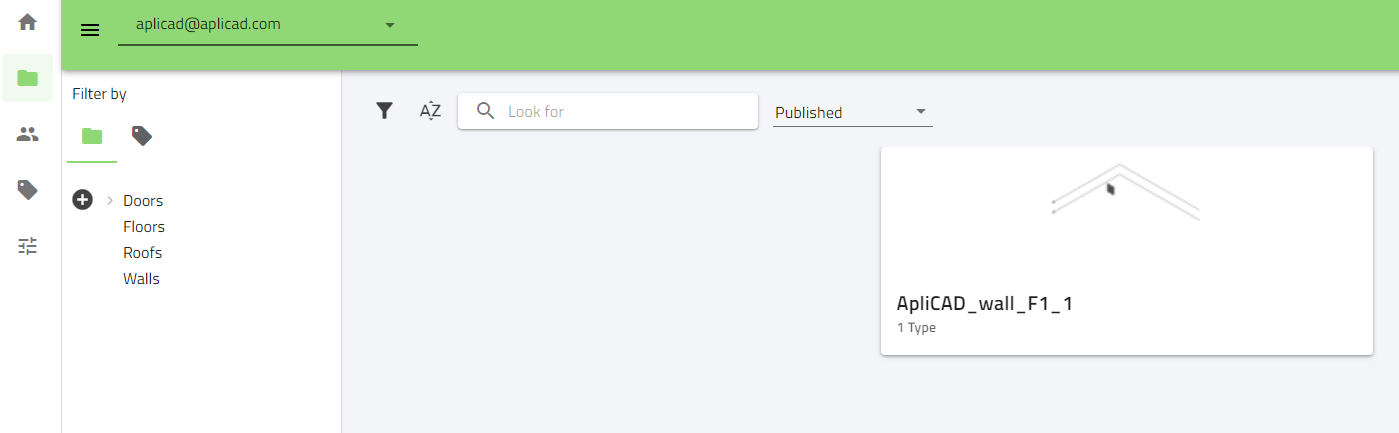

Cuando acceda a la interfaz web, verá la siguiente pantalla:
Necesitas, cambiar para mostrarte los objetos inéditos,

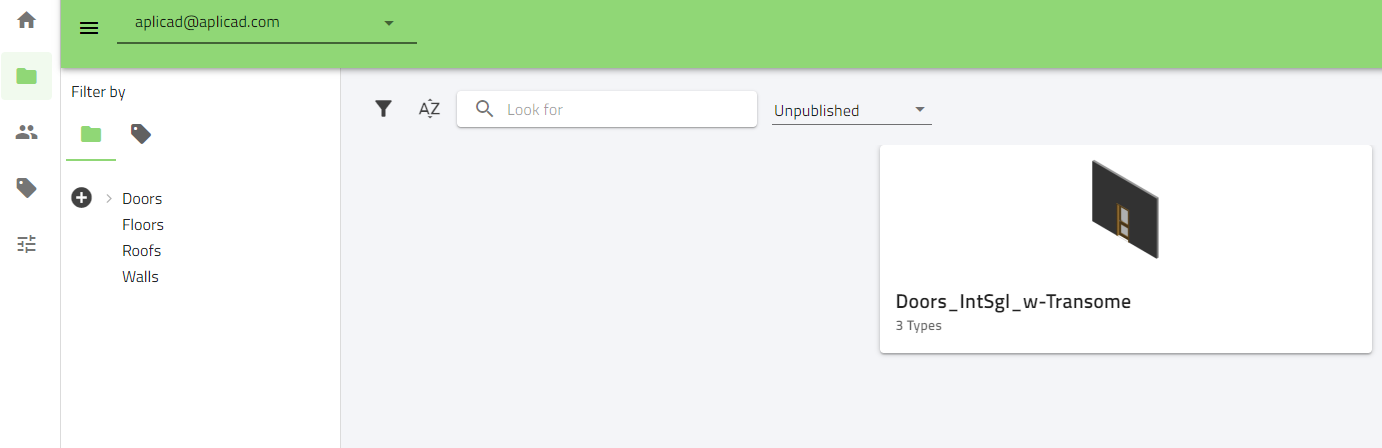

Cuando cambia, el sistema le muestra el último objeto agregado a este catálogo en la carpeta Puertas - Puertas internas.

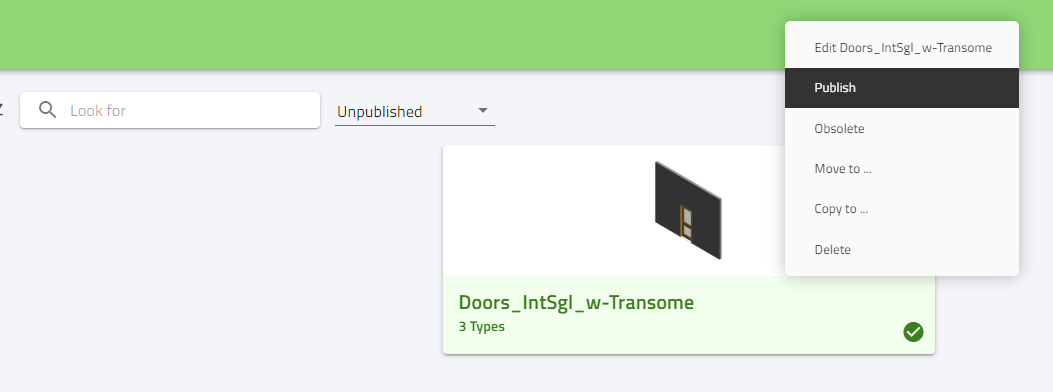

Si coloca el mouse sobre la tarjeta de objeto y hace clic con el botón derecho del mouse, puede ver diferentes opciones, incluida la opción de publicación.

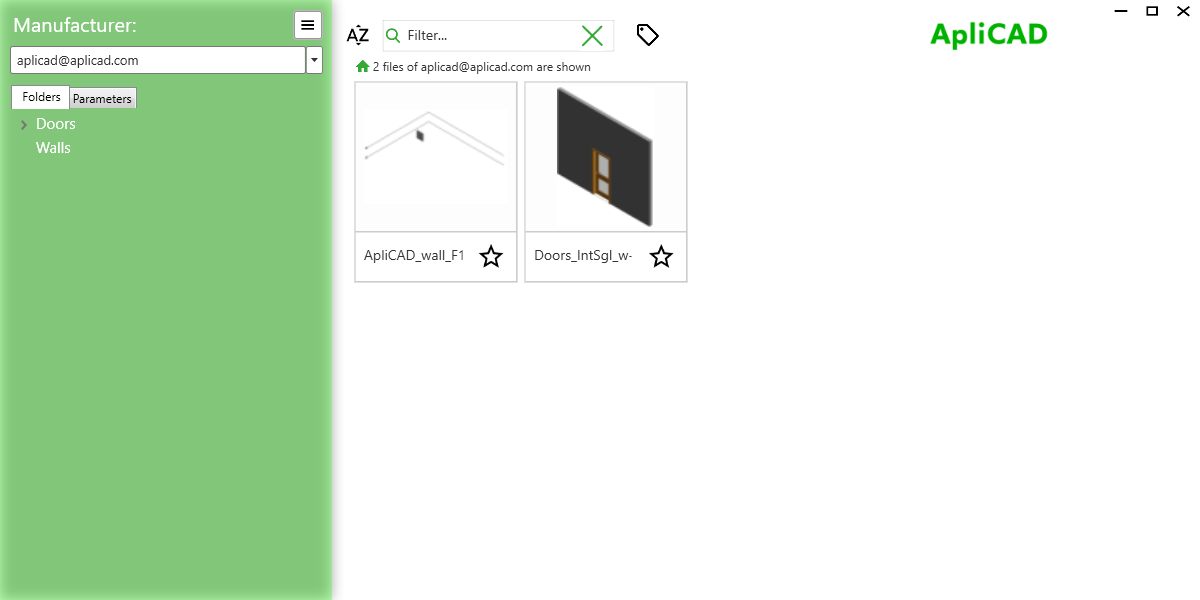

Si publica el objeto y abre Revit, puede ver en el acceso a la nube, el nuevo objeto para todos los usuarios de su catálogo.
En el lado izquierdo, puede ver las carpetas con objetos publicados.
