Für ApliCAD UpdateBIM wird das spezielle Objekt "Material" erstellt, um mit Keramikfliesen, Marmor und anderen Oberflächen zu arbeiten, die auf Wänden, Böden und Dächern platziert werden können.
Normalerweise ist diese Oberfläche Teil einer anderen Materialschicht, um Systemfamilien wie Wände, Böden und Dächer zu vervollständigen.
UpdateBIM verwendet die Informationen des Bauobjekts und legt die neue Ebene darüber oder ändert die aktuelle Ebene.
Unser Ziel mit diesem Tool ist es, den Layer zu platzieren und die Gebäudelösung automatisch mit Daten und guten Bildern für das Rendern zu konfigurieren.
Revit Interface
Das neue Material kann auf jeder Wand, jedem Boden oder Dach platziert werden, es werden nur ausgewähltes Material und ausgewählte Elemente benötigt, um Material zu platzieren.
Sie können beispielsweise das Revit-Beispiel öffnen:
Sie können den Rendering-Modus in der 3D-Ansicht aktivieren.
Und Sie können den Cloud-Zugriff aufrufen und das hinzugefügte Material im Ordner Keramikfliesen sehen.
Wenn Sie beispielsweise Zement 30x60 Perle ausgewählt haben, fragt UpdateBIM nach einem Auswahlelement (dieses Element wird nur bei Böden, Wänden oder Dächern ausgewählt).
Wenn die Auswahl abgeschlossen ist, zeigt Ihnen UpdateBIM die Zusammensetzung dieses Objekts und schlägt oben die Verwendung des neuen Materials vor.
Im Formular informiert UpdateBIM über den ausgewählten Bodentyp in 2 Bereichen des Hauses. Wenn Sie die Standardoption "Auf Element anwenden" verwenden, fragt das Programm nach dem Namen für diesen neuen Typ, da die Zusammensetzung der Schichten geändert wird.
Wenn Sie die Schaltfläche "Auf alle anwenden" auswählen, bleibt der Name gleich und ändern Sie nur die Zusammensetzung, indem Sie die neue Ebene hinzufügen.
Verwenden Sie in diesem Fall die Standardeinstellung und fügen Sie beispielsweise das Material am Ende des Familiennamens hinzu.

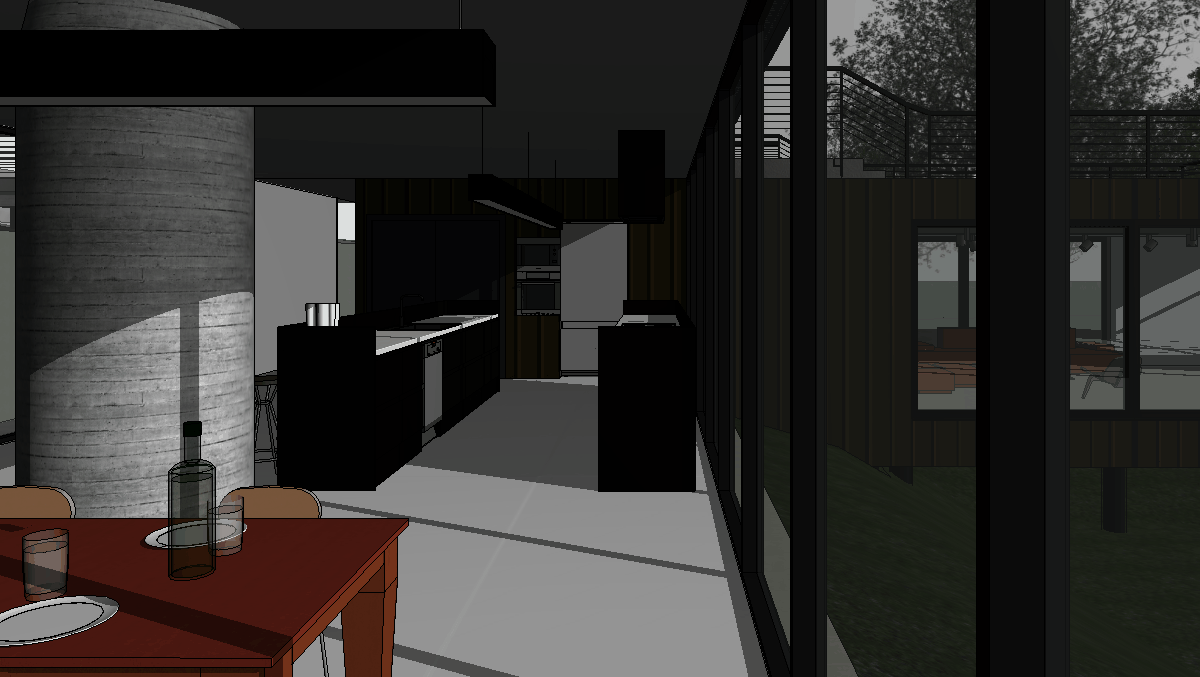

Und das Ergebnis ist das nächste, das Material ist platziert und das Rendern ist gut ohne notwendige Änderungsoptionen im Bildrenderingpfad.
